Inter VLAN Router on a Stick

A. Pengertian

Inter VLAN adalah proses mem-forward traffic network dari satu VLAN ke VLAN lain menggunakan router, dibutuhkan perangkat layer 3 baik itu router atau switch layer 3.

B. Latar Belakang

Dikarenakan keinginan untuk bisa saling terhubung antar VLAN dan switch yang berbeda.

C. Maksud dan Tujuan

Menghubungkan VLAN dan switch yang berbeda dengan menggunakan Router

D. Alat dan Bahan

PC / Laptop
Cisco Packet Tracer

E. Waktu Pelaksanaan

15 Menit

F. Tahap Pelaksanaan

1. Buatlah Topologi seperti ini terlebih dahulu

2. Kemudian kita akan menconfig VLAN terlebih dahulu pada switch 1 dan switch 2.

3. Berikut perintah - perintah untuk membuat dan menconfig Trunking VLAN :

Switch1>enable
Switch1#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch1(config)#vlan 10
Switch1(config-vlan)#name TKJ
Switch1(config)#vlan 20
Switch1(config-vlan)#name MM
Switch1(config-vlan)#exit
Switch1(config)#int fa0/1
Switch1(config-if)#switchport access vlan 10
Switch1(config)#int fa0/2
Switch1(config-if)#switchport access vlan 20

Switch2>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch2(config)#vlan 10
Switch2(config-vlan)#name TKJ
Switch2(config)#vlan 20
Switch2(config-vlan)#name MM
Switch2(config-vlan)#exit
Switch2(config)#int fa0/1
Switch2(config-if)#switchport access vlan 10
Switch2(config)#int fa0/2
Switch2(config-if)#switchport access vlan 20

Konfigurasi interface yang saling terhubung antar switch dengan mode trunk.
Lakukan pada kedua switch.

Switch1(config)#int fa0/4
Switch1(config-if)#switchport mode trunk

Switch2(config)#int fa0/3
Switch2(config-if)#switchport mode trunk

Konfigurasi interface yang saling terhubung yaitu switch dan router dengan mode trunk. Lakukan pada switch yang interfaces nya terhung dengan router.

Switch1(config)#int fa0/3
Switch1(config-if)#switchport mode trunk

4. Karena hanya menggunakan 1 interface, maka harus dibuat sub-interface untuk dijadikan gateway VLAN. Port Switch 1 yang terhubung ke router harus diset mode trunk.

Berikut perintah - perintah untuk VLAN bisa saling terhubung :

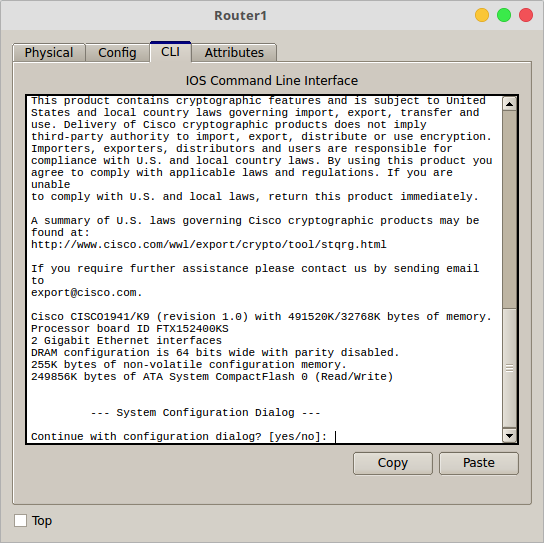

Pada gambar diatas ketik "no" lalu "Enter".

Router>enable
Router#configure terminal
Router(config)#int gig0/0
Router(config-if)#no shutdown
Router(config)#int gig0/0.10
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip address 192.168.10.1 255.255.255.0
Router(config)#int gig0/0.20
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip address 192.168.20.1 255.255.255.0

 5. Setelah itu double klik pada masing - masing PC / Laptop > IP Configuration.

6. Beri IP pada masing - masing PC / Laptop yang sudah ditentukan pada topologi, jangan lupa memberikan gateway nya yang sudah diconfig pada router, dan sesuaikan gateway nya untuk VLAN berapa.

7. Setelah itu double klik pada PC / Laptop > Comment Prompt.

8. Setelah itu coba test Ping ke VLAN dan Switch yang berbeda.

G. Hasil dan Kesimpulan

Dengan Inter VLAN kita dapat menghubungkan VLAN dan Switch yang berbeda, dan Teknik ini disebut router on a stick. Kekurangan dari teknik ini adalah akan terjadi collision domain karena hanya menggunakan satu interface.
